Comment tester les performances d'un capteur de température?

En tant que fournisseur chevronné dans l'industrie des capteurs de température, je comprends l'importance primordiale d'assurer les performances de nos produits. Dans cet article de blog, je partagerai le processus complet que je suis pour tester les performances des capteurs de température, vous fournissant un aperçu de notre engagement envers la qualité et la précision.

1. Comprendre les bases des capteurs de température

Avant de plonger dans le processus de test, il est essentiel d'avoir une compréhension solide des capteurs de température. Les capteurs de température sont des appareils qui mesurent la température et le convertissent en signal électrique. Il existe différents types de capteurs de température, notamment des thermocouples, des détecteurs de température de résistance (RTD), des thermistances et des capteurs à base de semi-conducteurs. Chaque type a ses caractéristiques, avantages et limites uniques, qui influencent les méthodes de test utilisées.

2. Préparation des tests

2.1 Sélection de l'équipement

La première étape des capteurs de température de test consiste à sélectionner l'équipement de test approprié. Cela comprend une source de température fiable, comme une chambre de température ou un bain d'étalonnage, qui peut fournir un environnement de température stable et connu. De plus, j'utilise un multimètre élevé de précision ou un système d'acquisition de données pour mesurer avec précision la sortie électrique du capteur. Par exemple, si je teste un thermocouple, j'ai besoin d'un lecteur de thermocouple qui peut mesurer la petite tension générée par le thermocouple et la convertir en lecture de température.

2.2 Inspection du capteur

Avant de soumettre le capteur aux tests de performance, une inspection visuelle est effectuée. Je vérifie tout dommage physique, tel que les fils cassés, les connexions lâches ou les fissures dans le boîtier du capteur. Les dommages physiques peuvent affecter considérablement les performances et la précision du capteur. Par exemple, un fil endommagé dans un RTD peut entraîner une mesure de résistance incorrecte et, par conséquent, une lecture de température inexacte.

3. Test d'étalonnage

L'étalonnage est une étape cruciale pour tester les capteurs de température. Il s'agit de comparer la sortie du capteur avec une température de référence connue pour déterminer sa précision.

3.1 Calibration à un seul point

L'étalonnage à un seul point est la forme la plus simple d'étalonnage. Je place le capteur de température dans une source de température réglée sur une température connue spécifique, comme le point de congélation (0 ° C) ou le point d'ébullition (100 ° C) de l'eau. Après avoir permis au capteur d'atteindre l'équilibre thermique, je mesure sa sortie et le compare à la valeur attendue. Par exemple, si je teste unCapteur de température AU5Z12A647BÀ 0 ° C, le capteur doit fournir une sortie correspondant à cette température dans une plage de tolérance acceptable. Si la valeur mesurée s'écarte de la valeur attendue, le capteur peut devoir être ajusté ou calibré.

3.2 Calibration multi-points

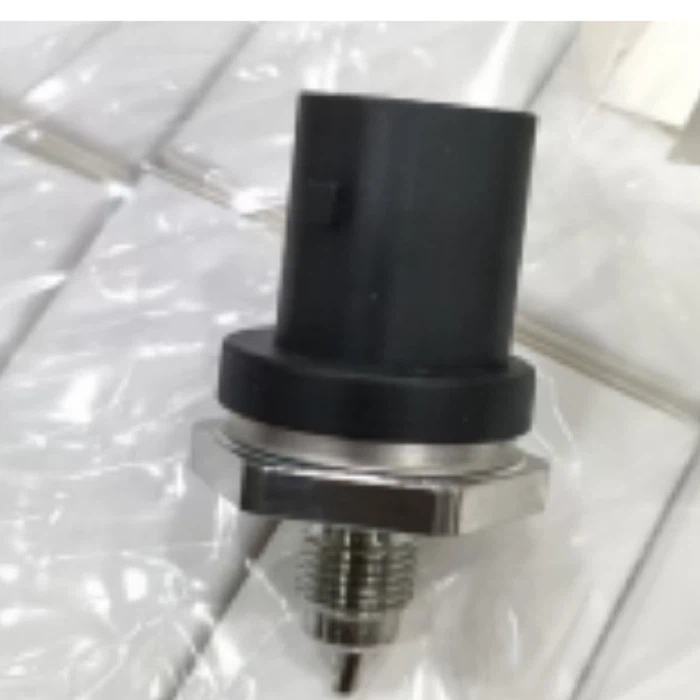

L'étalonnage multi-points offre une évaluation plus complète des performances du capteur. Je teste le capteur à plusieurs points de température sur sa plage de fonctionnement. Par exemple, je pourrais tester le capteur à - 20 ° C, 0 ° C, 20 ° C, 50 ° C et 80 ° C. Ce faisant, je peux déterminer si le capteur a une réponse linéaire et si sa précision reste cohérente à différentes températures. Ceci est particulièrement important pour les capteurs utilisés dans les applications où une large gamme de températures doit être mesurée avec précision, comme dans les moteurs automobiles. LeCapteur de température de l'huile automobile 0261230340Utilisé dans les véhicules doit mesurer avec précision la température de l'huile du froid commence à des conditions de conduite élevées, ce qui rend l'étalonnage multi-points essentiel.

4. Test de temps de réponse

Le temps de réponse d'un capteur de température est le temps qu'il faut pour que le capteur atteigne un pourcentage spécifié (généralement 90% ou 95%) de sa sortie finale lorsqu'il est soumis à un changement soudain de température.

4.1 Étape - Modifier les tests

Pour mesurer le temps de réponse, j'utilise une méthode de test de pas - modifier. Je place le capteur dans une source de température à une température initiale stable. Ensuite, je change rapidement la température de la source en une nouvelle valeur. J'enregistre la sortie du capteur au fil du temps à l'aide d'un système d'acquisition de données. En analysant la courbe de sortie, je peux déterminer le temps nécessaire au capteur pour atteindre 90% ou 95% de la sortie finale. Un temps de réponse rapide est crucial dans les applications où des changements de température rapides se produisent, comme dans le système d'échappement d'un véhicule. LeCapteur de température du gaz d'échappementDoit détecter rapidement les changements dans la température des gaz d'échappement pour assurer un contrôle approprié des performances du moteur et des émissions.

5. Test de répétabilité

La répétabilité est une mesure de la façon dont un capteur est systématiquement fourni la même sortie lorsqu'il est soumis aux mêmes conditions de température plusieurs fois.

5.1 Measures multiples

Je réalise les tests de répétabilité en soumettant le capteur à la même température plusieurs fois et en enregistrant sa sortie à chaque fois. Par exemple, je pourrais placer le capteur dans une chambre de température réglé à 50 ° C et prendre dix mesures consécutives. Je calcule ensuite l'écart type de ces mesures. Un faible écart-type indique une bonne répétabilité, ce qui signifie que le capteur est fiable et cohérent dans ses performances.

6. Test de stabilité

Les tests de stabilité évaluent la façon dont un capteur maintient ses performances au fil du temps.

6.1 Surveillance à long terme

J'effectue des tests de stabilité en surveillant la sortie du capteur sur une période prolongée. Je place le capteur dans un environnement de température stable et j'enregistre sa sortie à intervalles réguliers, comme toutes les heures ou tous les jours, pendant plusieurs semaines ou mois. En analysant les données, je peux déterminer si la précision du capteur dérive au fil du temps. Si une dérive significative est détectée, le capteur peut devoir être recalibré ou remplacé.

7. Test environnemental

Les capteurs de température sont souvent utilisés dans diverses conditions environnementales, il est donc important de tester leurs performances sous différents facteurs environnementaux.

7.1 Test d'humidité

L'humidité peut affecter les performances de certains capteurs de température, en particulier ceux avec des composants électroniques sensibles. Je place le capteur dans une chambre contrôlée d'humidité et mesure sa sortie à différents niveaux d'humidité tout en gardant la température constante. Cela m'aide à déterminer si l'humidité a un impact sur la précision du capteur.

7.2 Test de vibration et de choc

Dans des applications telles que des machines automobiles ou industrielles, les capteurs de température peuvent être soumis à des vibrations et à un choc. J'utilise des équipements de vibration et d'essai pour simuler ces conditions. J'expose le capteur à différents niveaux de vibration et de choc et surveille sa sortie pour s'assurer qu'elle continue de fonctionner avec précision.

Conclusion

Tester les performances des capteurs de température est un processus multi-étapes qui nécessite une attention particulière aux détails et l'utilisation d'équipements de test appropriés. En effectuant l'étalonnage, le temps de réponse, la répétabilité, la stabilité et les tests environnementaux, je peux m'assurer que nos capteurs de température répondent aux normes de qualité et de précision les plus élevées.

Si vous êtes sur le marché pour des capteurs de température de haute qualité et que vous souhaitez discuter de vos besoins spécifiques, je vous invite à tendre la main pour une négociation des achats. Nous nous engageons à vous fournir les meilleurs produits et solutions pour vos besoins de mesure de la température.
